非常好，這是一個(gè)在鋼鐵冶煉，尤其是連鑄過程中非常關(guān)鍵且常見的技術(shù)問題。塞頭磚脫落（或稱為“塞棒失控”）是連鑄生產(chǎn)中的重大事故，會(huì)導(dǎo)致鋼流失控、澆鑄中斷，不僅造成巨大的經(jīng)濟(jì)損失，還可能引發(fā)安全事故。
　　以下是關(guān)于塞頭磚脫落問題的分析：
　　一、問題本質(zhì)

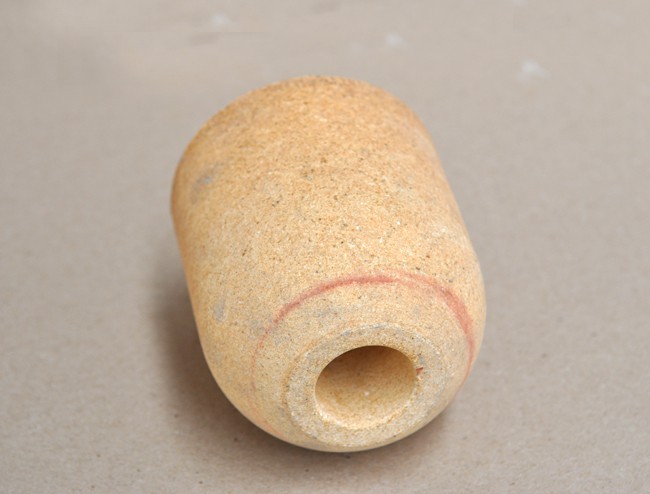

　　塞頭磚是連鑄塞棒系統(tǒng)的關(guān)鍵部件，通過與水口磚的配合來(lái)控制鋼流的開關(guān)和大小。其脫落意味著失去了對(duì)鋼流的控制，鋼水會(huì)從中間包不受限制地流入結(jié)晶器。
　　1.機(jī)械與物理原因
　　安裝不當(dāng)：這是常見的原因之一。
　　螺紋配合不當(dāng)：塞頭磚與棒芯（金屬桿）連接的螺紋加工精度不夠、存在偏差或磨損，導(dǎo)致咬合不緊。
　　安裝扭矩不正確：擰緊塞頭磚時(shí)，扭矩過小會(huì)導(dǎo)致連接不牢；扭矩過大會(huì)擠壓螺紋，甚至使塞頭磚產(chǎn)生微裂紋，為脫落埋下隱患。
　　未使用專用安裝工具：導(dǎo)致受力不均或安裝角度歪斜。
　　2.熱應(yīng)力與熱震：
　　烘烤制度不合理：中間包和塞棒在使用前需要經(jīng)過烘烤以去除水分并預(yù)熱。如果烘烤曲線過急（升溫過快），塞頭磚內(nèi)外溫差過大，會(huì)產(chǎn)生巨大的熱應(yīng)力，導(dǎo)致磚體開裂。
　　“冷鋼”沖擊：在開澆時(shí)，如果塞頭磚預(yù)熱不足（溫度偏低），與高溫鋼水（約1500℃以上）接觸瞬間會(huì)遭受強(qiáng)烈的熱沖擊（Thermal Shock），易導(dǎo)致磚體表面剝落或整體開裂。
　　3.鋼水靜壓力與沖刷：
　　中間包內(nèi)鋼水的靜壓力會(huì)持續(xù)作用于塞頭磚。

　　在控流過程中，高速流過的鋼水會(huì)對(duì)塞頭磚，特別是頭部弧面產(chǎn)生持續(xù)的沖刷和侵蝕，使其尺寸逐漸變小、變薄，強(qiáng)度下降，終斷裂。

　　四、預(yù)防與解決措施
　　1.嚴(yán)格規(guī)范安裝操作：
　　使用經(jīng)過校驗(yàn)的扭矩扳手，嚴(yán)格按照廠家要求的扭矩值安裝。
　　檢查螺紋是否完好、清潔，確保無(wú)任何雜質(zhì)。
　　使用專用安裝架，保證安裝對(duì)中、垂直。
　　2.優(yōu)化烘烤與預(yù)熱制度：
　　制定并嚴(yán)格執(zhí)行合理的中間包烘烤曲線，確保足夠的烘烤時(shí)間和溫度（通常要求>1000℃），使塞頭磚得到充分預(yù)熱。
　　檢查烘烤器火焰是否均勻覆蓋塞棒區(qū)域。
　　3.嚴(yán)把耐火材料質(zhì)量關(guān)：
　　選擇信譽(yù)良好、質(zhì)量穩(wěn)定的供應(yīng)商。
　　對(duì)每批次的塞頭磚進(jìn)行入場(chǎng)檢驗(yàn)，包括外觀尺寸、螺紋檢查、甚至抽樣進(jìn)行性能檢測(cè)（如抗熱震性）。
　　根據(jù)澆鑄鋼種和計(jì)劃澆鑄時(shí)間，選擇合適的材質(zhì)和等級(jí)。
　　4.規(guī)范操作流程：
　　盡量避免或輕柔地進(jìn)行“洗棒”操作。
　　平穩(wěn)控制塞棒，減少不必要的劇烈運(yùn)動(dòng)。
　　安裝前檢查水口碗部是否完好。
　　5.加強(qiáng)過程監(jiān)控與維護(hù)：
　　定期檢查并更換螺紋磨損的棒芯。
　　記錄每支塞棒的使用壽命，杜絕超期服役。
　　總結(jié)來(lái)說(shuō)，塞頭磚脫落是一個(gè)系統(tǒng)性工程問題，預(yù)防需要從“人、機(jī)、料、法、環(huán)”五個(gè)方面入手：操作人員培訓(xùn)（人）、設(shè)備工具維護(hù)（機(jī)）、耐火材料質(zhì)量（料）、操作規(guī)程制定（法）、烘烤預(yù)熱環(huán)境（環(huán)），任何一個(gè)環(huán)節(jié)的疏忽都可能導(dǎo)致災(zāi)難性的后果。
